Detailed Process

鉄、非鉄、その他に綺麗に選別するために、まずはシュレッダーで破砕をしていきます。
シュレッダーで破砕した後は、磁選機・カラー選別機・手選別により、鉄・各非鉄・その他に選別し、
圧縮梱包/適正処理の工程に移ります。

千葉工場 分別・破砕・選別の詳細工程の解説は、動画でご覧いただけます。

  • 投入コンベア
  • シュレッダー
  • ドラム型磁選機
  • ドラム型磁選機
  • 手選別
  • 吊り下げ磁選機1
  • 吊り下げ磁選機2
  • トロンメル
  • 0~20mmφ
  • 20~100mmφ
  • 磁選機1
  • 非鉄磁選機1
  • 磁選機2
  • 非鉄磁選機2
  • 手選別
  • カラーセンサー選別機
  • 集塵機
千葉工場リサイクル工程図
投入コンベア

投入コンベア

プレシュレッダーで破砕された廃棄物は、重機によってコンベアに乗せシュレッダーに投入されます。

シュレッダー

シュレッダー

ドイツ製1,000馬力の大型シュレッダーで、あらゆる廃棄物を効率的に破砕していきます。
1時間あたり30トン(カタログ値)の処理能力を誇り、短時間で多くの廃棄物を破砕することが可能です。

ドラム型磁選機

ドラム型磁選機

破砕された廃棄物は、ドイツ製のドラム型ダブル磁力選別機で、鉄・非鉄金属、プラスチック、その他に選別されます。

手選別

手選別

最終出口では、人の手と目によって、再資源化のために、鉄以外のものと徹底した選別を行います。

鉄

ドラム型ダブル磁力選別機と手選別によって選別された鉄は、専門の再資源化施設などへ送られます。

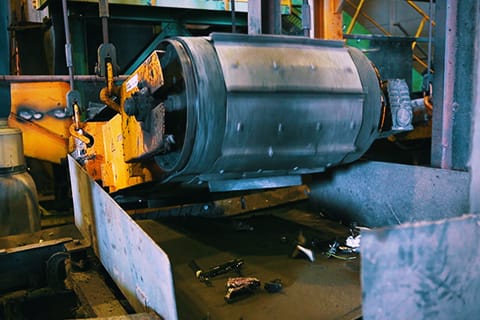

吊り下げ磁選機1

吊り下げ磁選機1

コンベア上には、複数箇所に磁力選別機が設置され、鉄、非鉄金属、プラスチック、その他の選別を繰り返します。

吊り下げ磁選機2

吊り下げ磁選機2

コンベア上には、複数箇所に磁力選別機が設置され、鉄、非鉄金属、プラスチック、その他の選別を繰り返します。

トロンメル

トロンメル

磁力選別機で選別されなかった非鉄金属、その他の廃棄物は、円筒型の回転選別機のトロンメル(日本製)で、0~20mmΦ、20~100mmΦと100mmΦ以上のサイズ別に分類します。

0~20mmφ

0~20mmφ

小型・その他混合物で、直径約20mm以下と約20mm以上の物で分けられ、磁力選別機に運ばれます。

20~100mmφ

20~100mmφ

小型・その他混合物で、直径約20mm以下と約20mm以上の物で分けられ、磁力選別機に運ばれます。

磁選機1

磁選機1

直径約20mm以下の混合物から、ドイツ製の磁力選別機で鉄を取り除きます。

非鉄磁選機1

非鉄磁選機1

ドイツ製の非鉄磁選機は、直径約20mm以下の混合物から、鉄と非鉄を分離するために渦電流を利用し、アルミ・銅・真鍮などを選別します。

磁選機2

磁選機2

直径約20mm〜100以下の混合物から、ドイツ製の磁力選別機で鉄を取り除きます。

非鉄磁選機2

非鉄磁選機2

ドイツ製の非鉄磁選機は、直径約20mm以上100mm以下の混合物から、鉄と非鉄を分離するために渦電流を利用し、全てのメタルの選別、ステンレスのみ選別を行ないます。

カラーセンサー選別機

カラーセンサー選別機

ドイツ製のカラーセンサー選別機は、残った全ての金属対象物を、カメラのカラーセンサーで、色で素材を特定し選別します。

手選別

手選別

最後は、人の手と目で、選別精度を高め、取り残しのないようにいたします。製鋼原料、ミックスメタル、真鍮、基板など、素材ごとに分けられ、それぞれ専門の再資源化施設などへ送られます。

集塵機

集塵機

日本製の集塵機は、電気式と濾布式の組合せ型で工程内に舞った塵を集めます。
